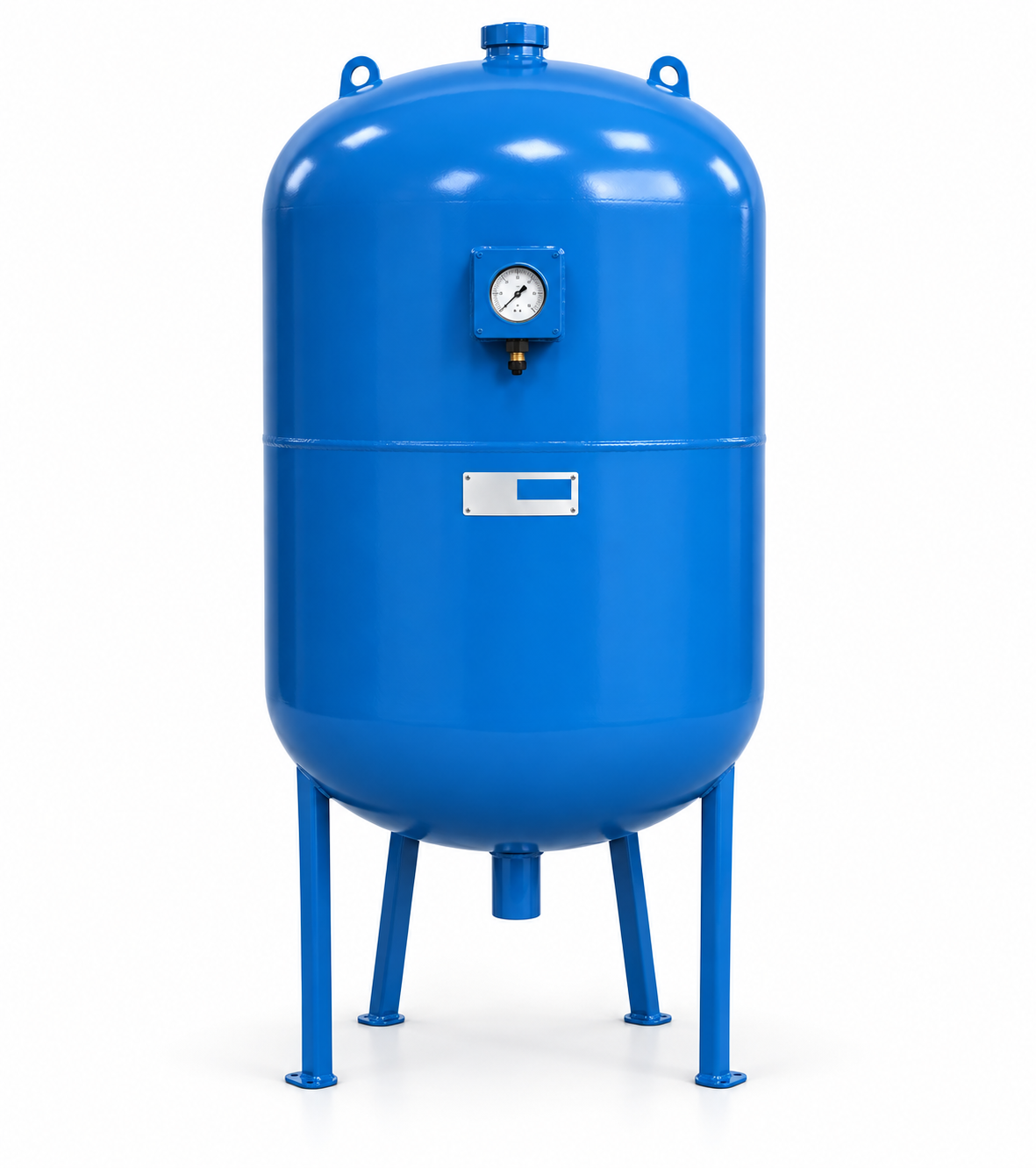

Barnova TECHNOFLEX HN, HT, SO und TS
Membranausdehnungsgefäße für Heizung, Kühlung und Solar
TECHNOFLEX Membranausdehnungsgefäße nehmen die temperaturbedingte Volumenänderung des Anlagenmediums in geschlossenen Heizungs-, Kühl- und Solaranlagen auf. Eine Membran trennt Anlagenmedium und Gasraum und unterstützt so stabile Druckverhältnisse im System.
Technische Kennwerte hängen von der gewählten Baureihe ab. Barnova stellt das passende Datenblatt auf Anfrage bereit.
Vorteile auf einen Blick
- Aufnahme der temperaturbedingten Volumenänderung des Anlagenmediums
- Baureihen für Heizungs-, Hochtemperatur-, Solar- und Trinkwasseranwendungen
- Trennung von Anlagenmedium und Gasraum durch die Membran
- Einbindung in bestehende oder neue Druckhaltestationen möglich
- Auslegung nach Anlagenvolumen, Temperatur, Druck und Einbausituation
- Prüfung, Austausch und Membranwechsel im Rahmen des Barnova Service
Warum erforderlich?
Warum braucht eine Anlage ein Membranausdehnungsgefäß?
Erwärmt oder kühlt sich das Wasser oder Wasser-Glykol-Gemisch in einer geschlossenen Heizungs-, Kühl- oder Solaranlage, ändert sich sein Volumen. Ohne definierten Ausgleich führt das zu unkontrollierten Druckschwankungen im System.
Ein zu klein ausgelegtes oder technisch überaltertes Gefäß kann diese Volumenänderung nicht mehr zuverlässig aufnehmen. Das wirkt sich auf Betrieb, Effizienz, Anlagenverfügbarkeit und Instandhaltung unterschiedlich aus: Der Betrieb wird durch schwankenden Druck unruhiger, die Effizienz leidet durch unnötige Nachspeisung, die Verfügbarkeit sinkt durch ungeplante Abschaltungen, und die Instandhaltung nimmt durch wiederkehrende Störungen zu.
Typische Hinweise in der Praxis
- wiederkehrende Druckschwankungen im Anlagenbetrieb
- häufiges Ansprechen des Sicherheitsventils
- auffällig häufige Nachspeisung
- sichtbar gealtertes oder undichtes Bestandsgefäß
- Erweiterung oder Umbau der Anlage ohne aktualisierte Auslegung
- unklare Druckverhältnisse nach Anlagenänderung
Funktionsprinzip
So arbeitet ein Membranausdehnungsgefäß
Das Gefäß ist durch eine Membran in einen Wasserraum und einen Gasraum geteilt. Dehnt sich das Anlagenmedium bei Erwärmung aus, strömt es in den Wasserraum und verdrängt die Membran gegen den Gasraum.
Kühlt sich das Medium wieder ab, gibt das Gefäß das aufgenommene Volumen zurück in die Anlage. Vordruck, Fülldruck und Enddruck werden bei der Auslegung so aufeinander abgestimmt, dass ein stabiler Betriebsdruck erhalten bleibt.
Die korrekte Auslegung berücksichtigt Anlagenvolumen, Temperaturspreizung, statische Höhe und den Ansprechdruck des Sicherheitsventils. Diese Werte sind für jedes Projekt individuell zu ermitteln.
Ablauf in vier Schritten
- 01Das Anlagenmedium erwärmt oder kühlt sich ab und ändert sein Volumen.
- 02Bei Erwärmung strömt Medium in den Wasserraum des Gefäßes.
- 03Die Membran trennt Anlagenmedium und Gasraum und nimmt die Volumenänderung auf.
- 04Bei Abkühlung gibt das Gefäß das aufgenommene Volumen wieder an die Anlage ab.
Leistung & Vorteile
Volumenausgleich, Bauartwahl und Systemeinbindung
TECHNOFLEX deckt mit unterschiedlichen Baureihen verschiedene Anlagentypen ab und lässt sich in die Barnova Druckhaltung einbinden.
Volumenänderung zuverlässig aufnehmen
Das Gefäß nimmt die temperaturbedingte Volumenänderung des Anlagenmediums auf und gibt sie bei Abkühlung wieder ab.
Membran trennt Medium und Gasraum
Die Membran verhindert den direkten Kontakt zwischen Anlagenmedium und dem im Gasraum vorgehaltenen Gaspolster.
Baureihe nach Anwendung wählen
HN, HT, SO und TS unterscheiden sich in ihrer Eignung für Heizung, Hochtemperaturanwendungen, Solar- und Trinkwasseranlagen.
Einbindung in die Druckhaltung
TECHNOFLEX lässt sich mit Barnova Druckhaltestationen kombinieren, um den Mindestbetriebsdruck der Anlage zu unterstützen.
Prüfbarkeit und Wartung
Vordruck und Zustand des Gefäßes lassen sich im Rahmen der Wartung prüfen; ein Membranwechsel ist bauartabhängig möglich.
Individuelle Auslegung
Barnova ermittelt Baugröße und Vordruck anhand der projektspezifischen Anlagendaten, nicht anhand pauschaler Erfahrungswerte.
Ausführungen
TECHNOFLEX HN, HT, SO und TS im Überblick
TECHNOFLEX HN
Grundausführung für den Einsatz in geschlossenen Warmwasserheizungsanlagen im üblichen Temperaturbereich dieser Anlagenart.
TECHNOFLEX HT
Ausführung für Anwendungen mit erhöhten Anforderungen an die Betriebstemperatur des Anlagenmediums.
TECHNOFLEX SO
Ausführung für Solaranlagen, ausgelegt auf die dort auftretenden Medien und Temperaturverhältnisse.
TECHNOFLEX TS
Ausführung für den Einsatz in Trinkwassersystemen mit den dafür geltenden Anforderungen an Werkstoff und Hygiene.
Die konkrete Eignung jeder Baureihe für ein Projekt ist anhand des aktuellen Datenblatts und der projektspezifischen Auslegung zu bestätigen.
Technische Daten
Auslegungsparameter statt Pauschalwerte
Volumen, Druckbereich und Anschlussgrößen unterscheiden sich je nach TECHNOFLEX-Baureihe und Anlagenfall. Barnova legt jedes Gefäß anhand der folgenden Parameter projektspezifisch aus.
- Anlagenvolumen
- Temperaturspreizung im Betrieb
- Medium und Glykolanteil
- Statische Höhe der Anlage
- Ansprechdruck des Sicherheitsventils
- Gewünschter Anfangs- und Enddruck
- Einbauort und verfügbarer Platz
- Gewünschte Bauform
- Kombination mit einer Druckhaltestation
- Rechtliche Prüfanforderungen
Technische Angaben abhängig von Ausführung; für die verbindliche Auswahl gelten aktuelles Datenblatt und projektspezifische Auslegung.
Fragen & Antworten
Häufige Fragen zu Membranausdehnungsgefäßen
Ein Membranausdehnungsgefäß ist ein Behälter, der die temperaturbedingte Volumenänderung des Anlagenmediums in geschlossenen Heizungs-, Kühl- oder Solaranlagen aufnimmt. Eine Membran trennt dabei das Anlagenmedium von einem Gasraum, sodass das System einen definierten Druckverlauf erhält.
