Barnova TECHNOMAT
Druckhaltestationen für Heizungs- und Kühlanlagen
TECHNOMAT Druckhaltestationen stabilisieren den notwendigen Betriebsdruck in geschlossenen Heizungs- und Kühlkreisläufen. Sie gleichen temperaturbedingte Volumenänderungen aus und binden je nach Ausführung Nachspeisung, Entgasung und Anlagenüberwachung ein.
Verbindliche technische Daten liefert das aktuelle Datenblatt der jeweils gewählten Baureihe.
Vorteile auf einen Blick
- Stabiler Mindestbetriebsdruck über den gesamten Betriebsbereich
- Für Heizungs- und Kühlanlagen unterschiedlicher Anlagengröße
- Baureihen für kleine bis große Leistungsbereiche
- Optionale Einbindung von Entgasung und Nachspeisung
- Mess- und Kommunikationsoptionen je nach Ausführung
- Austausch und Modernisierung bestehender Druckhaltestationen möglich
Warum Druckhaltung erforderlich ist
Was passiert, wenn der Anlagendruck nicht stabil gehalten wird?
Erwärmt sich das Wasser in einem geschlossenen Heizungs- oder Kühlkreislauf, dehnt es sich aus; kühlt es ab, zieht es sich zusammen. Ohne eine Einrichtung, die diese Volumenänderung ausgleicht, schwankt der Anlagendruck, der Mindestbetriebsdruck kann unterschritten werden und es kann zu Kavitation oder Gaseintrag an Pumpen und hochgelegenen Anlagenteilen kommen. Die Druckhaltung übernimmt diesen Ausgleich und hält den Druck innerhalb der vorgesehenen Grenzen.
Typische Hinweise auf Handlungsbedarf
- Starke oder wiederkehrende Druckschwankungen im Betrieb
- Auffällig häufige Nachspeisung von Anlagenwasser
- Das Sicherheitsventil spricht wiederholt an
- Störungen an Pumpen oder an hoch gelegenen Anlagenteilen
- Unklare Druckverhältnisse nach Umbau oder Anlagenerweiterung
- Die vorhandene Druckhaltestation ist technisch überholt oder Ersatzteile sind absehbar nicht mehr verfügbar
Funktionsprinzip
So arbeitet eine Druckhaltestation
Kurz gesagt: Die Station erfasst den Anlagendruck fortlaufend und gleicht Volumenänderungen über Behälter- und Pumpen- beziehungsweise Ventiltechnik aus, sodass der Mindestbetriebsdruck eingehalten wird.
- 01Der Anlagendruck wird kontinuierlich erfasst.
- 02Bei sinkendem Druck fördert die Pumpen- oder Kompressortechnik Wasser in den Kreislauf; bei steigendem Druck wird Wasser in den Ausdehnungsbehälter aufgenommen.
- 03Der Mindestbetriebsdruck wird innerhalb der eingestellten Grenzen geregelt.
- 04Je nach Ausstattung werden Nachspeisung, Entgasung oder Messfunktionen automatisch eingebunden.
Funktionen und Leistungsbausteine
Was eine TECHNOMAT-Station leistet
Je nach Baureihe kombiniert die TECHNOMAT Druckregelung mit weiteren Funktionen für Betrieb und Überwachung.
Mindestbetriebsdruck regeln
Die Druckregelung hält den eingestellten Mindestbetriebsdruck über den vorgesehenen Betriebsbereich der Anlage.
Kontrollierte Nachspeisung
Nachspeisewasser wird mengenüberwacht in den Kreislauf eingebracht und kann dokumentiert werden.
Entgasung einbinden (optional)
Ausgewählte Baureihen lassen sich mit einer Vakuumentgasung kombinieren, um gelöste Gase zusätzlich zu reduzieren.
Betriebsdaten protokollieren
Die Steuerung zeichnet Betriebszustände sowie Warn- und Störmeldungen auf, sofern die Baureihe dies vorsieht.
Mess- und Kommunikationsoptionen (optional)
Je nach Ausführung stehen Schnittstellen zur Anbindung an die Gebäudeleittechnik zur Verfügung; die konkrete Kompatibilität ist je Baureihe zu prüfen.
Redundanz je nach Baureihe
Größere Baureihen können redundante Pumpen- oder Regelkomponenten vorsehen; die Ausstattung ist projektspezifisch zu wählen.
Vorteile für Planung und Betrieb
Nutzen für unterschiedliche Rollen im Projekt
Planer
Klare Baureihen nach Leistungsbereich erleichtern die Vorauswahl; die endgültige Dimensionierung erfolgt anhand der Anlagendaten.
Anlagenbauer
Kompakte Bauform und definierte Anschlussmaße unterstützen die Integration in den Technikraum.
Betreiber
Ein stabil gehaltener Betriebsdruck reduziert wiederkehrende Störungen durch Unter- oder Überdruck im laufenden Betrieb.
Service
Protokollierte Betriebsdaten unterstützen die Fehlersuche und die Vorbereitung von Wartungseinsätzen.
Einsatzbereiche
Für welche Anlagen TECHNOMAT geeignet ist
TECHNOMAT Druckhaltestationen werden in geschlossenen Warmwasserheizungs- und Kühlanlagen eingesetzt, sowohl in der Neuplanung als auch beim Austausch einer bestehenden Druckhaltung im Bestand. Die konkrete Eignung für Anlagengröße, Temperaturbereich und Medium wird anhand der Baureihen-Datenblätter und der projektspezifischen Auslegung geprüft.
- Neubau von Heizzentralen mit definierter Nennleistung
- Austausch technisch überholter Bestandsstationen
- Erweiterung oder Umbau bestehender Heizkreise
- Kühlanlagen mit geschlossenem Kreislauf
Glykolhaltige Medien, hohe statische Höhen oder besondere Temperaturbereiche sind projektspezifisch zu prüfen.
Baureihen und Vergleich
TECHNOMAT NOVA, KOMPAKT und DUO PLUS im Vergleich
Die drei Produktfamilien decken unterschiedliche Anlagengrößen ab. Verbindlich für die Auswahl sind die aktuellen Datenblätter der jeweiligen Baureihe.

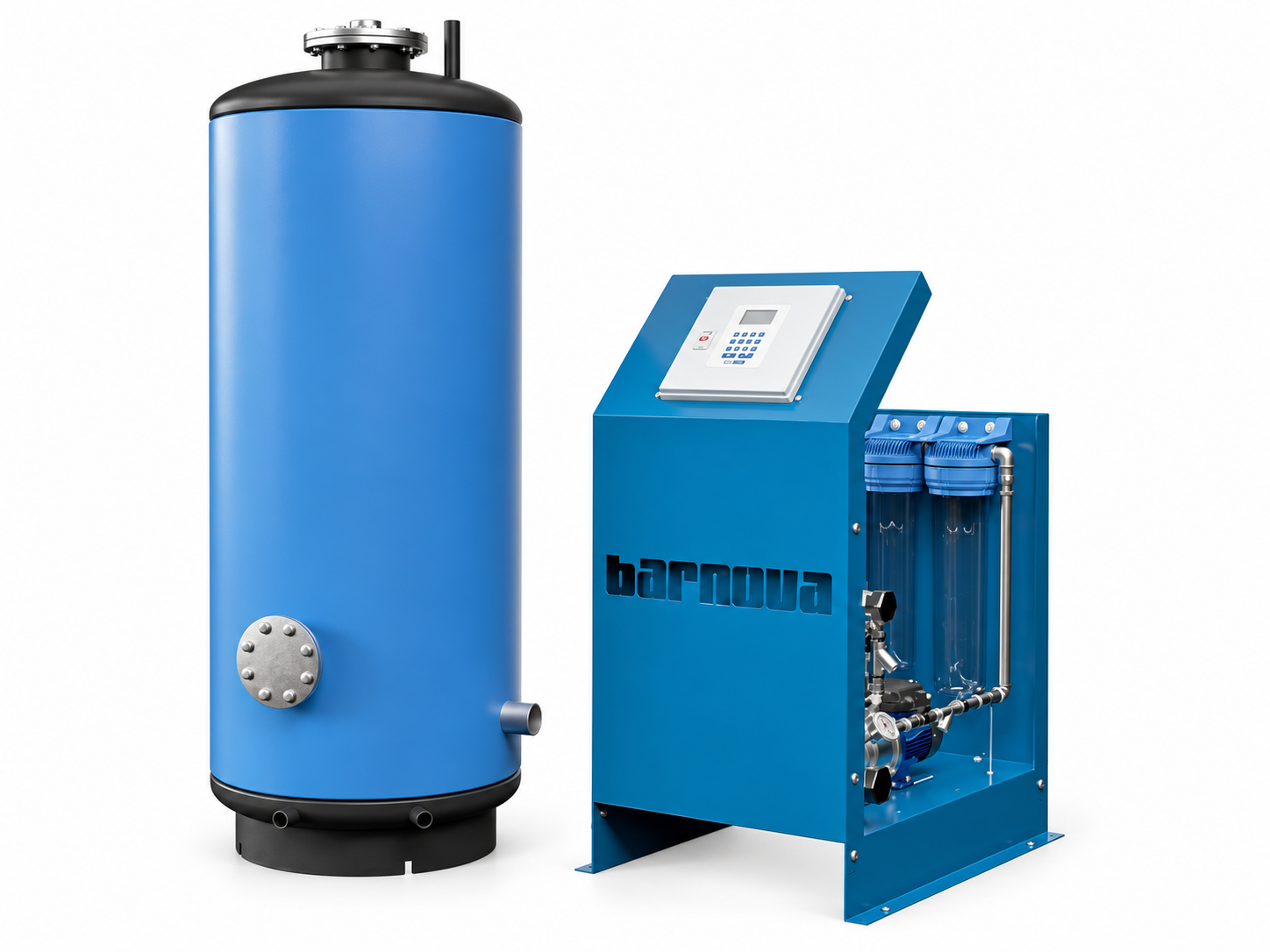

TECHNOMAT NOVA / DUO NOVA – PROGRESS
Baureihe für gehobene Anforderungen an Regelung, Messung und Kommunikation. Konkrete Leistungs- und Anschlussdaten sind dem aktuellen Datenblatt zu entnehmen.

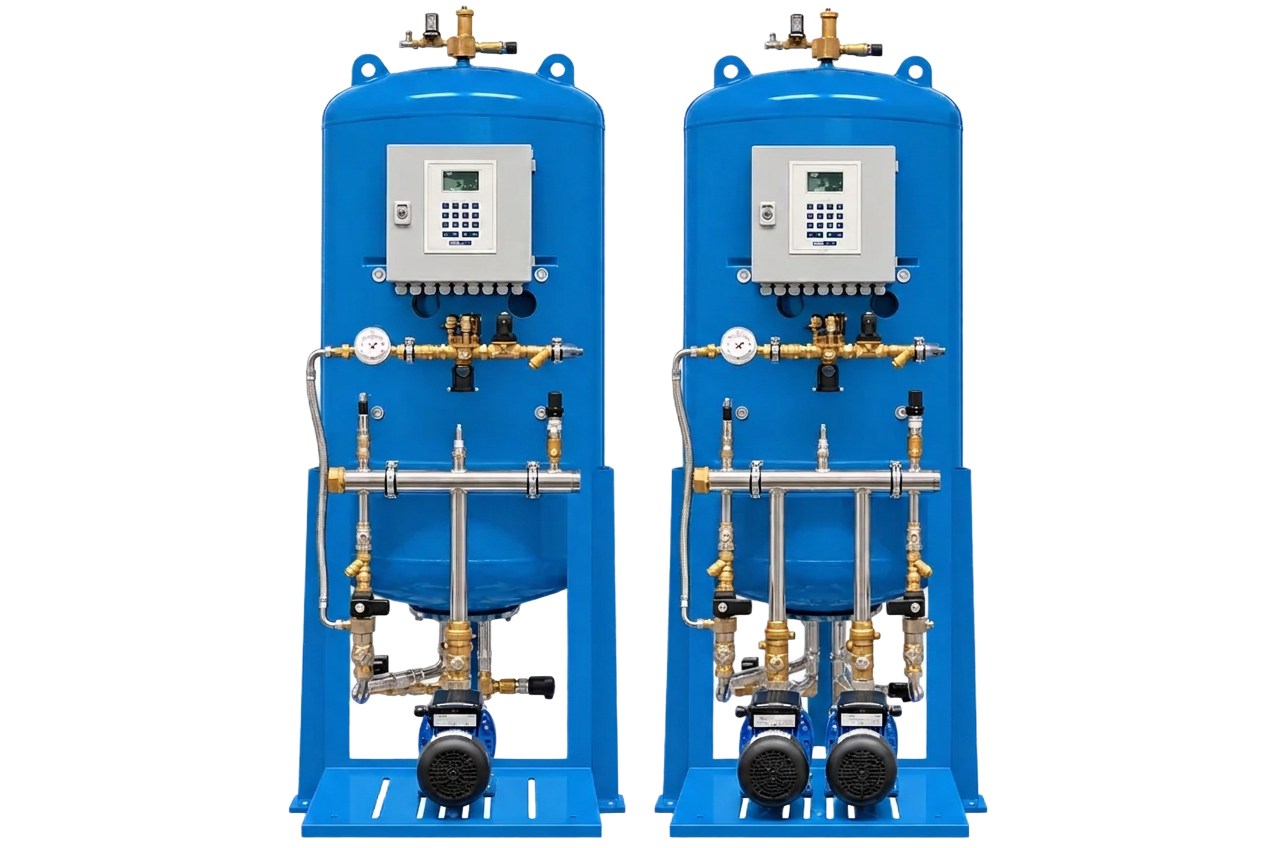

TECHNOMAT NOVA / DUO NOVA – KOMPAKT
Kompakte Baureihe für kleinere bis mittlere Anlagen. Orientierungswerte: Systeme bis etwa 100 °C, Membranseite bis etwa 70 °C, bis etwa 12 MW, 230 V, je nach Typ etwa 0,51 bis 2,2 kW, Behälter etwa 150 bis 10.000 l, statische Höhe bis etwa 140 m.

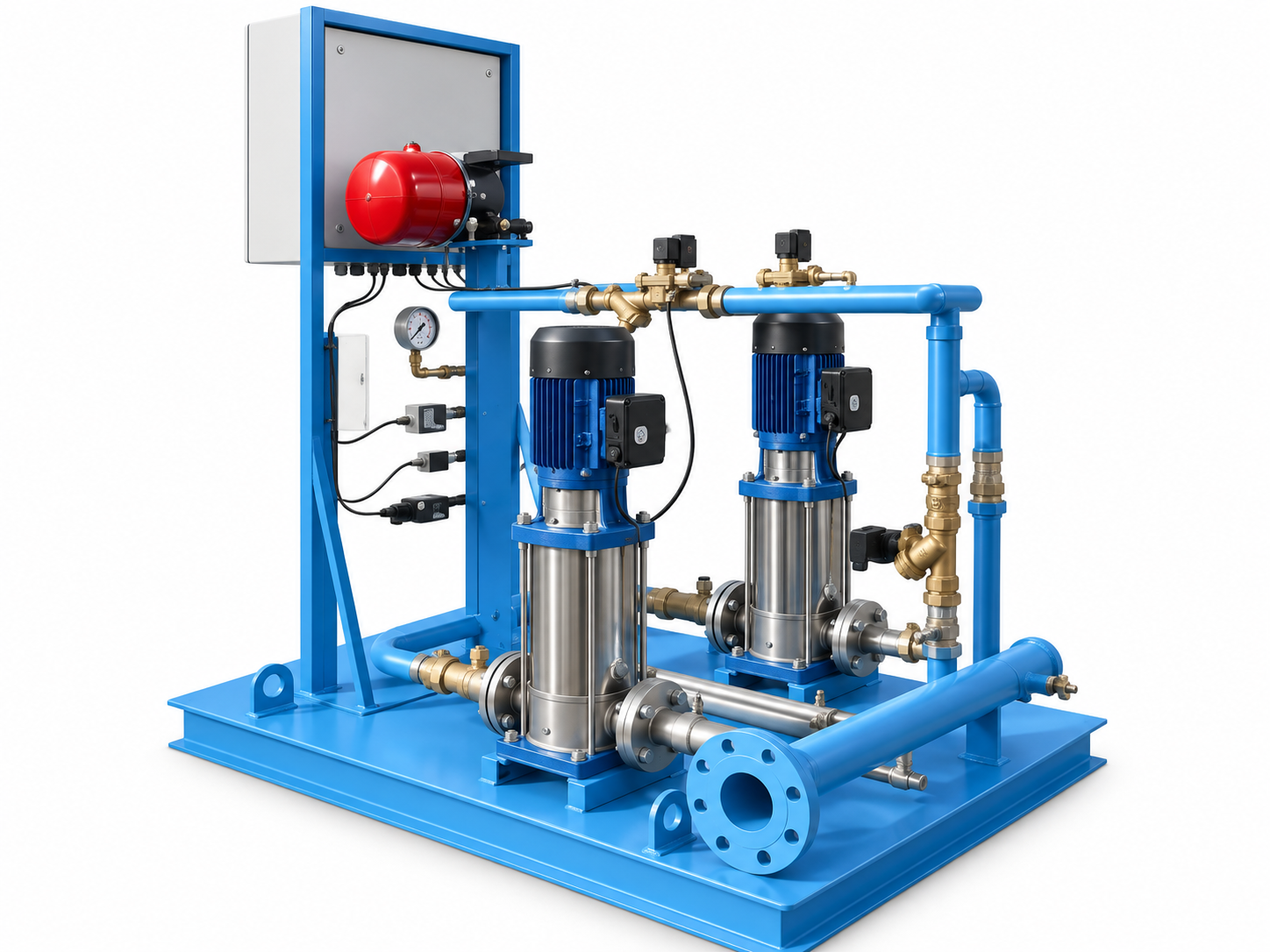

TECHNOMAT DUO PLUS
Baureihe für größere Anlagenleistungen. Orientierungswerte: je nach Ausführung etwa 12 bis 35 MW, 230/400 V, etwa 1,1 bis 6,0 kW, Behälter etwa 1.000 bis 10.000 l, statische Höhe bis etwa 140 m.
Richtwerte je Baureihe; die verbindliche Auswahl erfolgt über Datenblatt und projektspezifische Auslegung.
Technische Daten
Kernangaben im Vergleich
Die wichtigsten Kennwerte der drei Baureihen auf einen Blick.
| Merkmal | KOMPAKT | DUO PLUS | PROGRESS |
|---|---|---|---|
| Leistungsbereich | bis ca. 12 MW | ca. 12 bis 35 MW | auf Anfrage |
| Betriebstemperatur | bis ca. 100 °C, Membranseite bis ca. 70 °C | auf Anfrage | auf Anfrage |
| Spannung | 230 V | 230/400 V | auf Anfrage |
| Elektrische Leistung | ca. 0,51 bis 2,2 kW | ca. 1,1 bis 6,0 kW | auf Anfrage |
| Behältergrößen | ca. 150 bis 10.000 l | ca. 1.000 bis 10.000 l | auf Anfrage |
| Statische Höhe | bis ca. 140 m | bis ca. 140 m | auf Anfrage |
Richtwerte, abhängig von der Ausführung. Die verbindliche Auswahl erfolgt über Datenblatt und projektspezifische Auslegung.
Steuerung, Messung und Kommunikation
Anbindung an Gebäudeleittechnik
Je nach Baureihe und Ausstattung lassen sich Betriebszustände, Störmeldungen und Messwerte der Druckhaltung über passende Kommunikationsmodule an eine übergeordnete Leittechnik übertragen. Welche Schnittstelle im konkreten Fall unterstützt wird, ist der Baureihe und dem aktuellen Datenblatt zu entnehmen.
Einbindung in die Barnova-Systemlösung
Zusammenspiel mit anderen Produktbereichen
Die Druckhaltung ist eine von mehreren Funktionen im geschlossenen Anlagenkreislauf. Sie lässt sich mit Entgasung, Membranausdehnung, Wasseraufbereitung und Kommunikationsmodulen kombinieren.
Auswahl und Auslegung
Diese Angaben benötigt Barnova für die Auslegung
- Nennwärme- oder Nennkälteleistung
- Anlagenvolumen
- Vorlauf- und Rücklauftemperatur
- Maximale Betriebstemperatur
- Statische Höhe der Anlage
- Ansprechdruck des Sicherheitsventils
- Gewünschter Mindestbetriebsdruck
- Medium und gegebenenfalls Glykolanteil
- Vorhandene Ausdehnungs- und Nachspeisetechnik
- Redundanzanforderung
- Mess- und GLT-Anforderung
- Neuplanung oder Austausch einer Bestandsstation
Inbetriebnahme, Wartung und Service
Begleitung über den Betriebszeitraum
Barnova unterstützt bei Inbetriebnahme und Wartung von TECHNOMAT Druckhaltestationen und prüft im Bestand, ob eine Modernisierung oder ein Austausch technisch sinnvoll ist. Umfang und Erreichbarkeit der Serviceleistungen richten sich nach dem vereinbarten Vertrag.
Fragen & Antworten
Häufige Fragen zu Druckhaltestationen
Eine Druckhaltestation stabilisiert den notwendigen Betriebsdruck in einer geschlossenen Heizungs- oder Kühlanlage. Sie gleicht temperaturbedingte Volumenänderungen des Anlagenwassers aus und hält den eingestellten Mindestbetriebsdruck ein. Je nach Ausführung bindet sie zusätzlich Nachspeisung, Entgasung oder Anlagenüberwachung ein.
Anfrage
TECHNOMAT fachgerecht auslegen lassen
Ob Neubau, Modernisierung oder ein technisch überholter Bestand: Barnova prüft Ihre Betriebsdaten und stellt die passende Baureihe zusammen.
